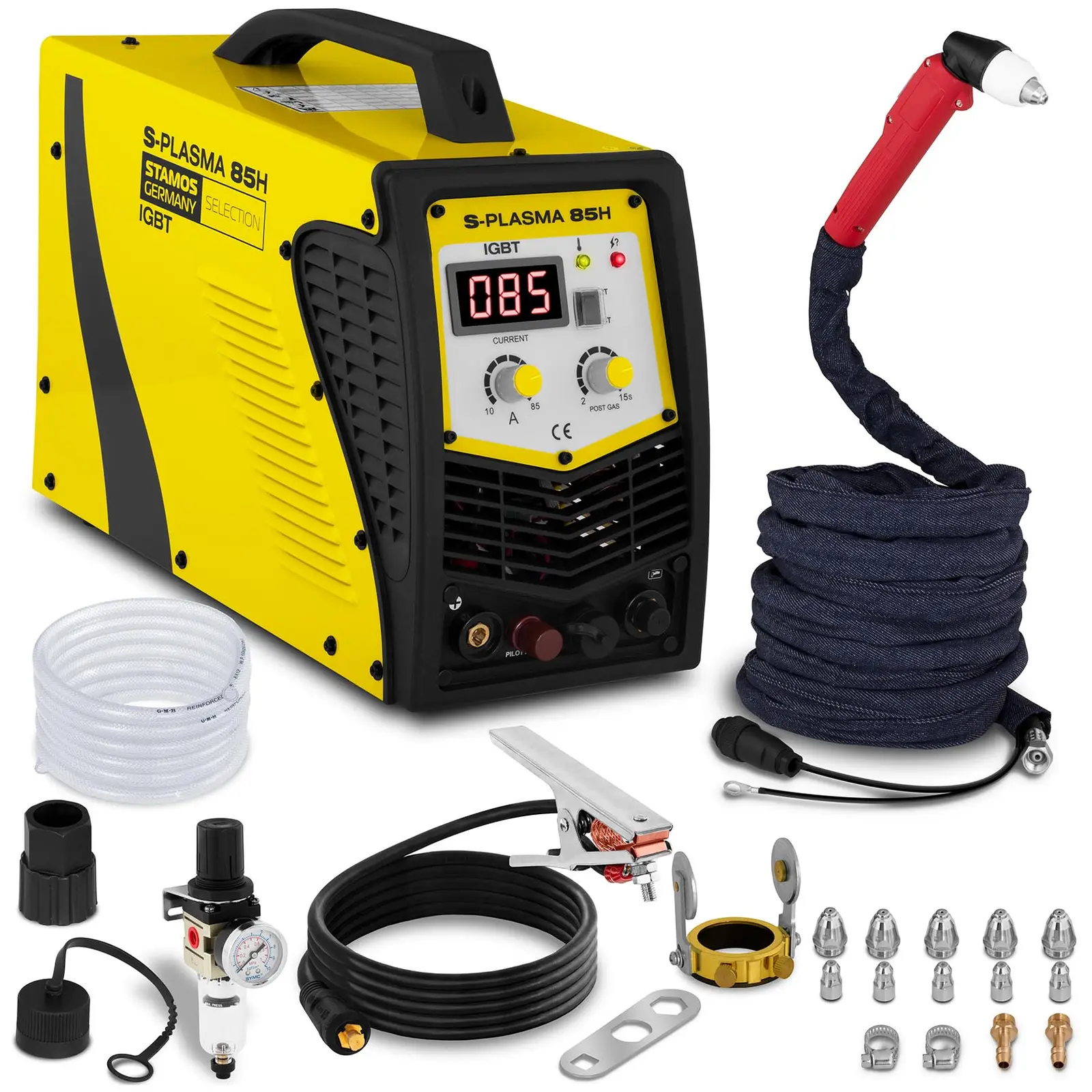

Plazmová řezačka - 85 A - 400 V - zapalování s pilotním startem

IBGT je bipolární tranzistor s izolovaným hradlem.  IBGT je zkratka pro Insulated Gate Bipolar Transistor. Polovodičové zařízení se stále více používá ve výkonové elektronice, protože v sobě spojuje výhody dvou typů tranzistorů: Snadnost ovládání unipolárních tranzistorů, vysoké průrazné napětí a rychlé přepínání bipolárních tranzistorů.  Výhodná je také určitá odolnost proti zkratům, bipolární tranzistor s izolovaným hradlem totiž průchod proudu omezuje.  Bipolární tranzistory jsou vývoj technologií MOS-FET.

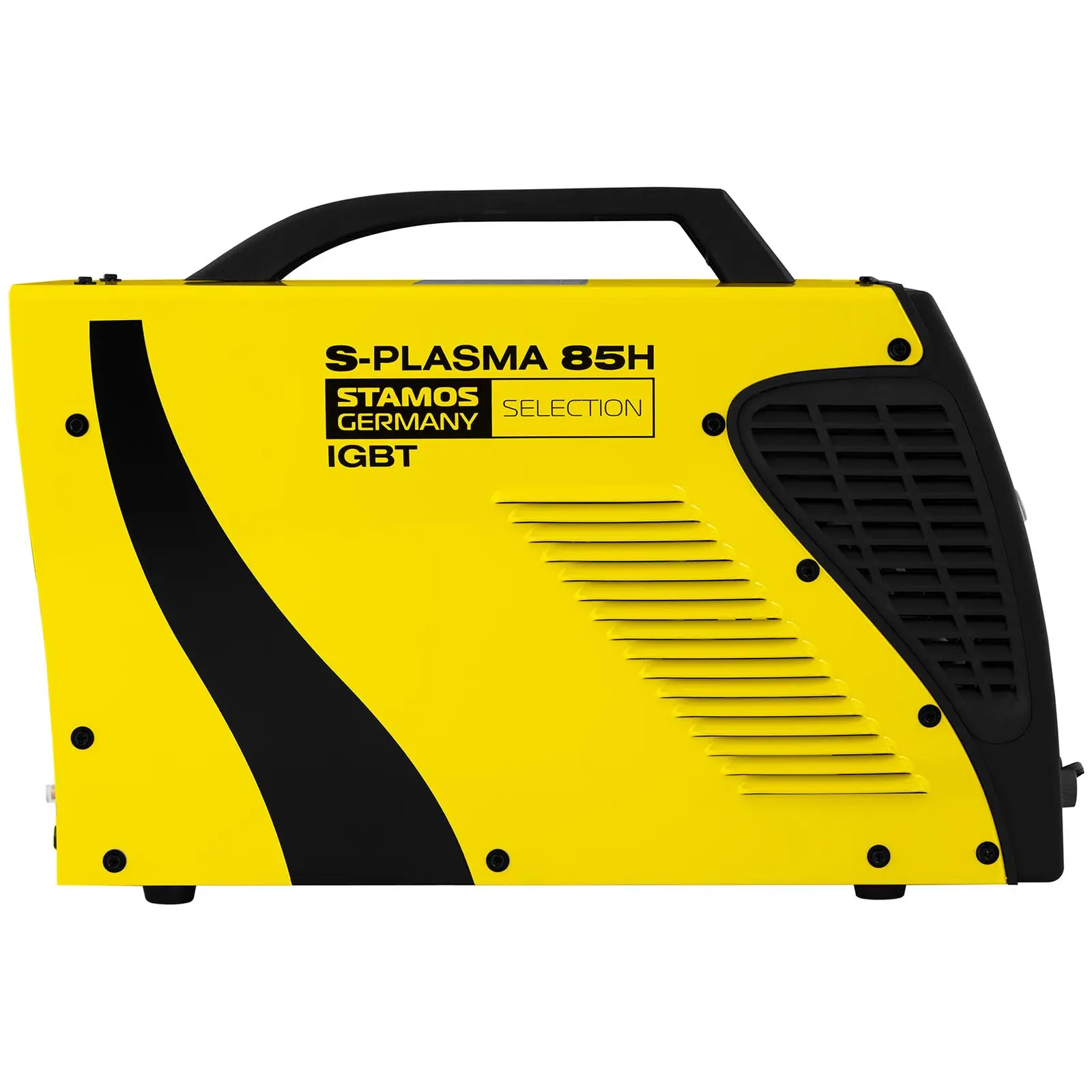

Výkonné ventilátory zajišťují optimální odvod tepla z povrchu.

K plazmovému řezání je nutný plyn, kterým se roztavený kov od rozhraní odfoukne.  Stlačený vzduch je konvenční řešení pro tento účel.  Proto je je plazmová řezačka vybavena přípojkou na kompresor.

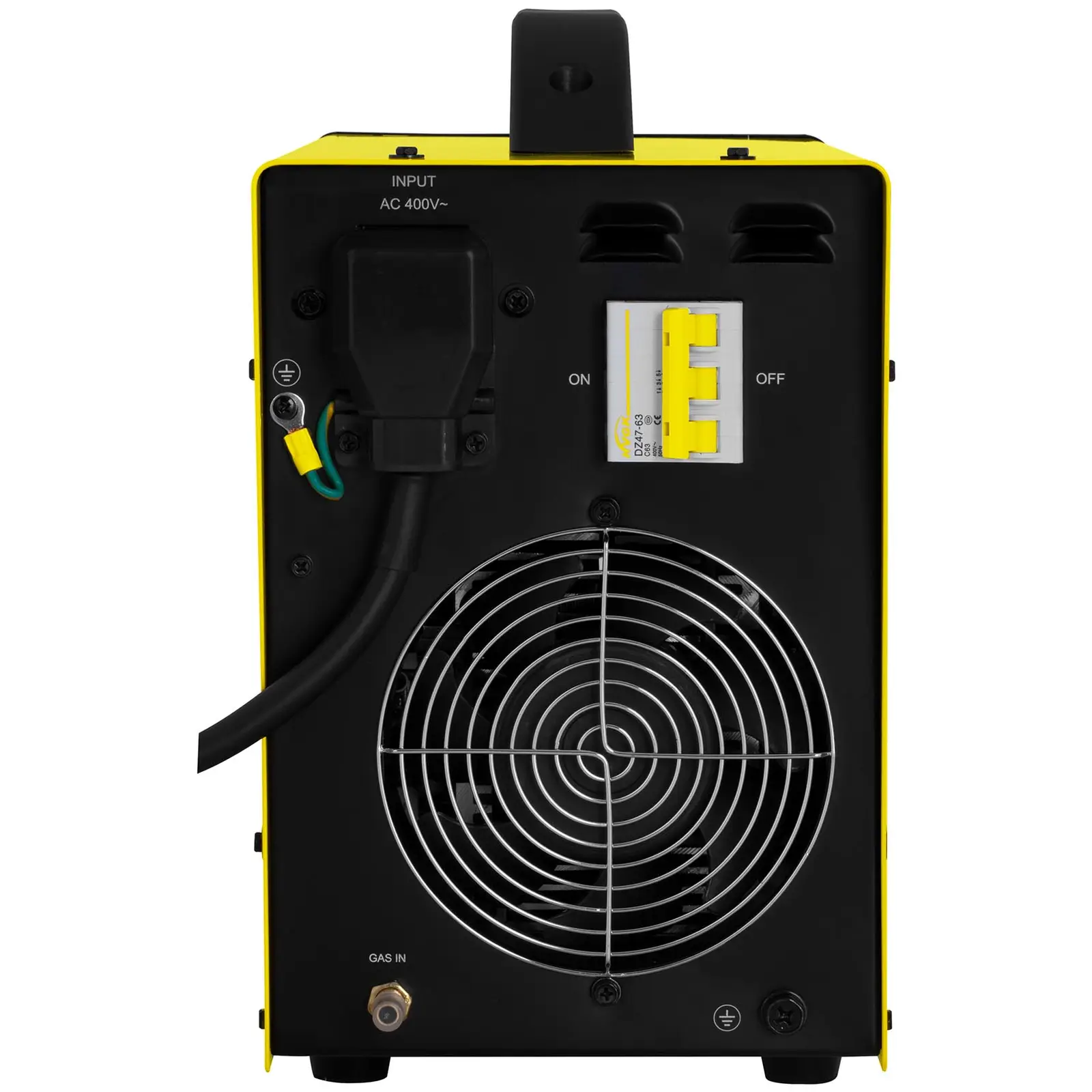

Na zadní straně každé svářečky je šroub s uzemňovací značkou. Před použitím se přístroj uzemní pomocí kabelu, který má průřez nejméně 6 mm2.

Zařízení pracuje s 3 fázovou přípojkou (3x 400 V +/-10 %)

Doba po dokončení svařování, kdy plyn dále proudí z hořáku a tím ho chladí. Při svařování chrání svar před oxidací.

Znamená začátek procesu svařování při stisknutí tlačítka hořáku a vypnutí při uvolnění tlačítka.

Stisknutím spínače hořáku se magnetický ventil otevře a plyn proudí.  Po předfuku plynu se elektrický oblouk zažehne s počáteční hodnotou proudu.  Při uvolnění spínače hořáku se hodnota proudu zvýší až na hodnotu svařovacího proudu. Proces svařování se zastaví po opětovném stisknutí tlačítka hořáku.

Plazmový elektrický obklouk roztaví kov a vyfoukne ho prostřednictvím kinetické energie stlačeného vzduchu na stranu.

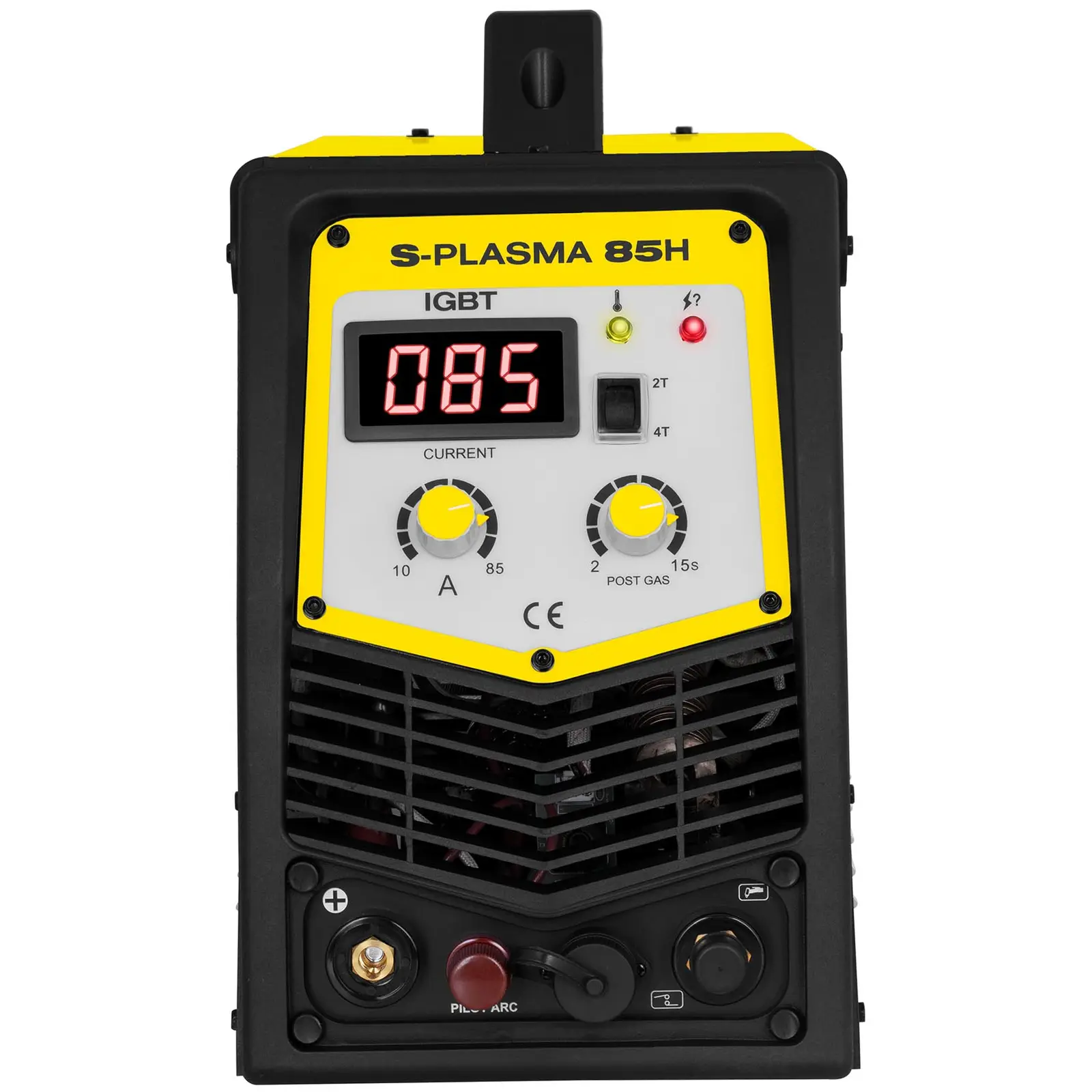

Ukazuje parametry svařování nebo řezání.

Při přehřátích nebo poruchách svítí status LED.

Ukazuje hodnotu stlačeného vzduchu, který je kompresorem dodáván plazmové řezačce.  Plazmová řezačka má reduktor, který řídí tlak vzduchu.

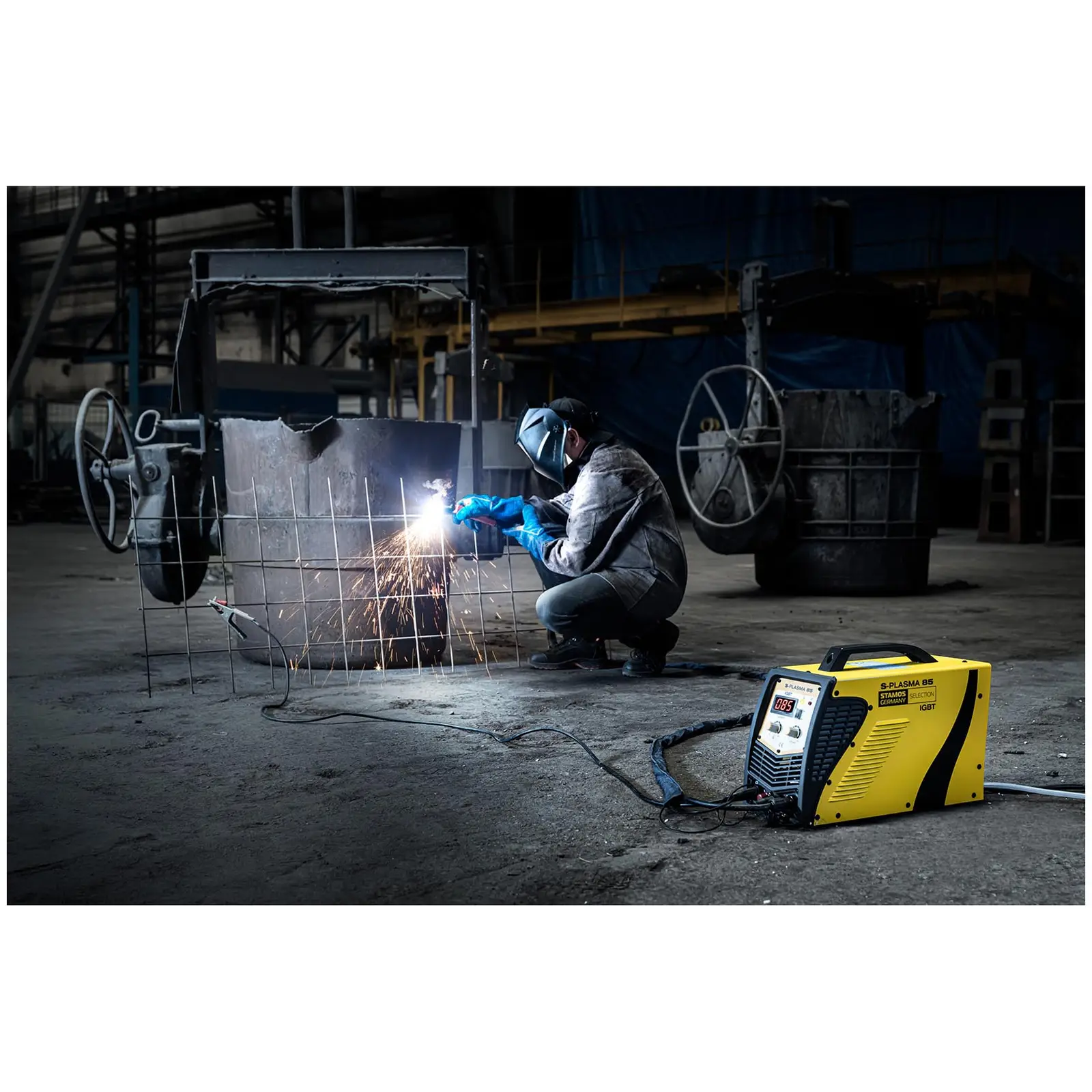

Stisknutím tlačítka hořáku se pilotní elektrický oblouk zapálí. Tak se dají řezat i mřížky a rošty.
