Plazmová řezačka - 125 A - 400 V - zapalování s pilotním startem

Číslo položky: EX10020067 / Model: S-PLASMA 125H

Plazmová řezačka - 125 A - 400 V - zapalování s pilotním startem

  • Číslo položky: EX10020067
  • Model: S-PLASMA 125H
  • V sortimentu od roku: 2008



22525,00 Kč

ceny včetně DPH plus poštovné

Skladem Pokud objednáte a zaplatíte během příštích 3 hod. 10 min. , bude zboží odesláno ještě dnes.

K odeslání ihned, dodací lhůta 3–5 pracovních dnů

Plazmová řezačka - 125 A - 400 V - zapalování s pilotním startem

Plazmová řezačka S-Plasma značky Stamos Germany se vyznačuje svou robustní konstrukcí a vysokou spolehlivostí. Pracuje se vstupním napětím 400 V a díky použití lehčích, ale stabilnějších materiálů má hmotnost pouze 33,90 kg při rozměrech 263,50 x 27,00 x 40,00 cm. Řezací proud plazmové řezačky S-Plasma 125H je nastavitelný v rozmezí 30-125A, takže se dá zařízení optimálně přizpůsobit konkrétním podmínkám. Zakupte ještě dnes výhodnou plazmovou řezačku S-Plasma 125H značky Stamos Selection.

Silnoproudá zástrčka není obsažena.

Model
S-Plasma 125H
Vstupní napětí
400V, 3 fázový
Frekvence
50/60 Hz
Vstupní proud
20A
Napětí při běhu naprázdno
300V
Stupeň ochrany krytím
IP21S
Třída izolace
F
Přepěťová ochrana
Ano
Chlazení
Ventilátor
Magnetický ventil
Ano
Pracovní cyklus ED při max. A
60%
A při 100 % duty cycle
96,8
Řezací proud
30 - 125A
Zapalování
Non - kontakt
Hloubka řezu
≤ 35mm
Šířka řezu
1,4mm
Připojení kompresoru
7 bar
Rozměry (DxŠxV)
63,5 x 27 x 40 cm
Váha
33,9 kg
Rozměry zásilky (DxŠxV)
74 x 38 x 52 cm
Váha zásilky
34,8 kg

IGBT

U IBGT se jedná o bipolární tranzistor s izolovanou řídící elektrodou. Zkratka IBGT znamená Insulated Gate Bipolar Transistor. Takovýto polovodičový element se používá čím dál častěji ve výkonné elektronice, protože sjednocuje přednosti dvou tranzistorových typů: lehkost řízení unipolárních tranzistorů, stejně tak vysoké průrazné napětí a rychlé přepnutí bipolárních tranzistorů. Předností je určitá robustnost vůči zkratům, protože IGBT ohraničuje průchod proudu. IGBT je nástupce technologie MOS-FET.


VENTILÁTORY

Výkonné ventilátory zajistí optimální odvod tepla z povrchu.


PLYNOVÁ A VZDUCHOVÁ PŘÍPOJKA

K plazmovému řezání je třeba plyn, s nímž je roztavený kov odfouknutý z předělu. Stlačený vzduch je pro tento účel běžným řešením. K tomuto disponují plazmové řezačky přípojkou ke kompresoru.

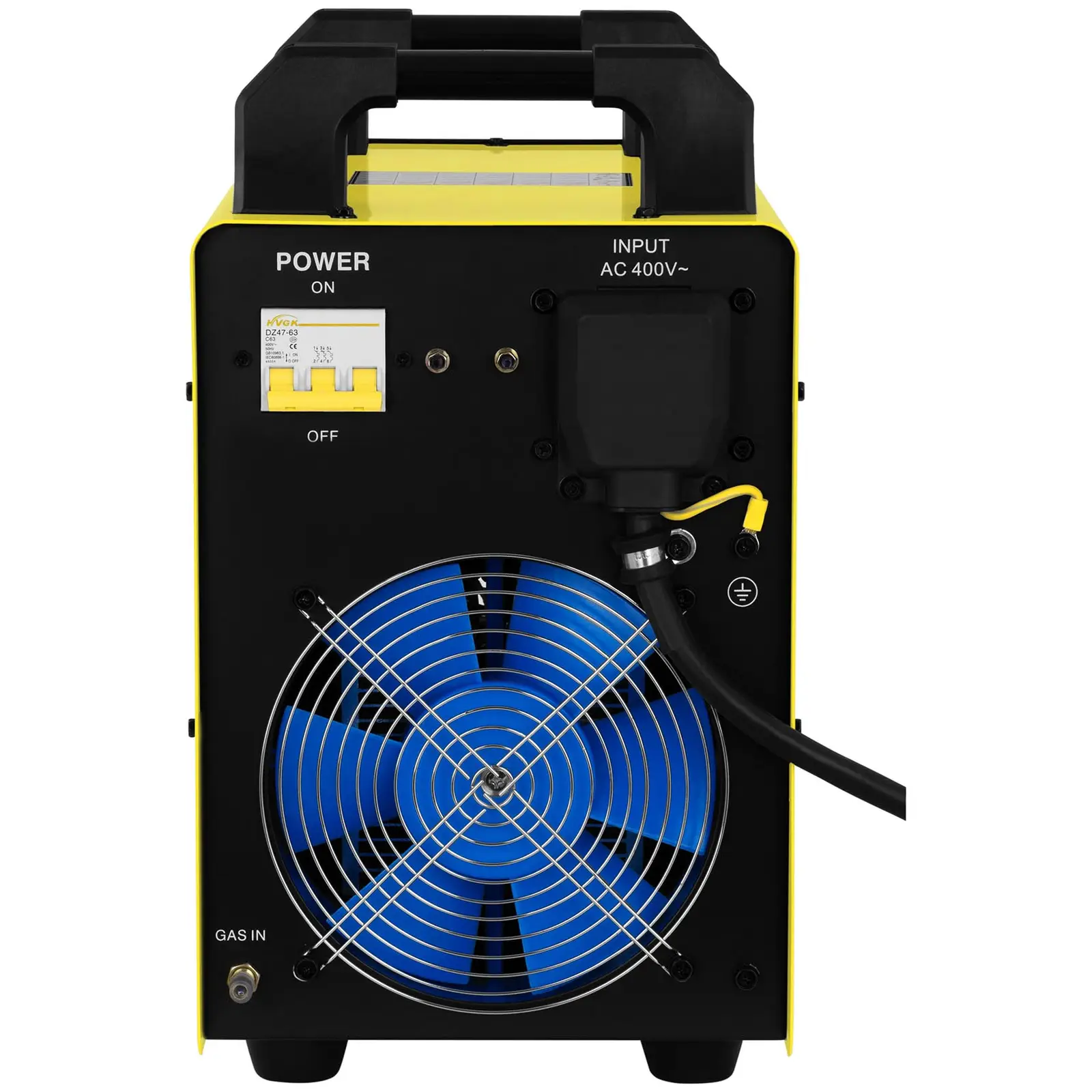

Uzemnění

Na zadní straně každé svářečky je šroub se značkou uzemnění. Před použitím je třeba uzemnit zařízení kabelem, jehož průřez je minimálně 6 mm².


PŘÍPOJKA NA ZEMNÍCÍ SVORKU




PŘÍPOJKA NA ŘEZACÍ HOŘÁK




NAPÁJECÍ NAPĚTÍ

Přístroj pracuje s 3-fázovým připojením (3x 400V /- 10%).


SVAŘOVACÍ PROUD / ŘEZACÍ PROUD




DOBA PRŮTOKU PLYNU

Čas po ukončení svařování, ve kterém plyn stále protéká z hořáku a tím hořák chladí a v případě svařování chrání svarový spoj před oxidací.


2-TAKT

Znamená začátek procesu svařování při stisku tlačítka hořáku a vypnutí při uvolnění spínače.


4-TAKT

Stisknutím hořáku se otevře elektromagnetický ventil a plyn proudí vpřed. Po proudění plynu se zažehne elektrický oblouk s počáteční aktuální hodnotou. Po uvolnění tlačítka hořáku stoupá aktuální hodnota výchozí hodnoty až na svařovací aktuální hodnotu. Proces svařování se zastaví po opětovném stisknutí tlačítka hořáku.


PLAZMOVÉ ŘEZÁNÍ

Plazmový oblouk roztaví kov a odfoukne ho díky kinetické energii stlačeného vzduchu na stranu.


SPÍNAČ




"2T/4T" PŘEPÍNAČ

Volba mezi režimy "2T" a "4T".


DISPLEJ

Ukazuje parametry svařování nebo řezání.


LED PŘETÍŽENÍ A PORUCH

Při přehřátích nebo poruchách svítí status LED.


LED ÚBYTKU NAPĚTÍ

LED úbytku napětí se rozsvítí, když napájecí napětí klesne o 10% nebo více pod požadovanou nominální hodnotu.


LED PŘETÍŽENÍ

LED se rozsvítí, když skutečné napětí překročí 10% , nebo více než je nominální hodnota napájecího napětí.


LED POKLESU TLAKU

LED se roszvítí, když tlak plynu klesne pod minimální hodnotu.


LED VÝPADKU FÁZE

LED se rozsvítí, když vypadne jedna fáze připojení k síti.


TLAKOMĚR (MANOMETR)

Ukazuje hodnotu tlaku vzduchu, kterou kompresor dodává na plazmovou řezačku. Plazmová řezačka má reduktor, který řídí tlak vzduchu.

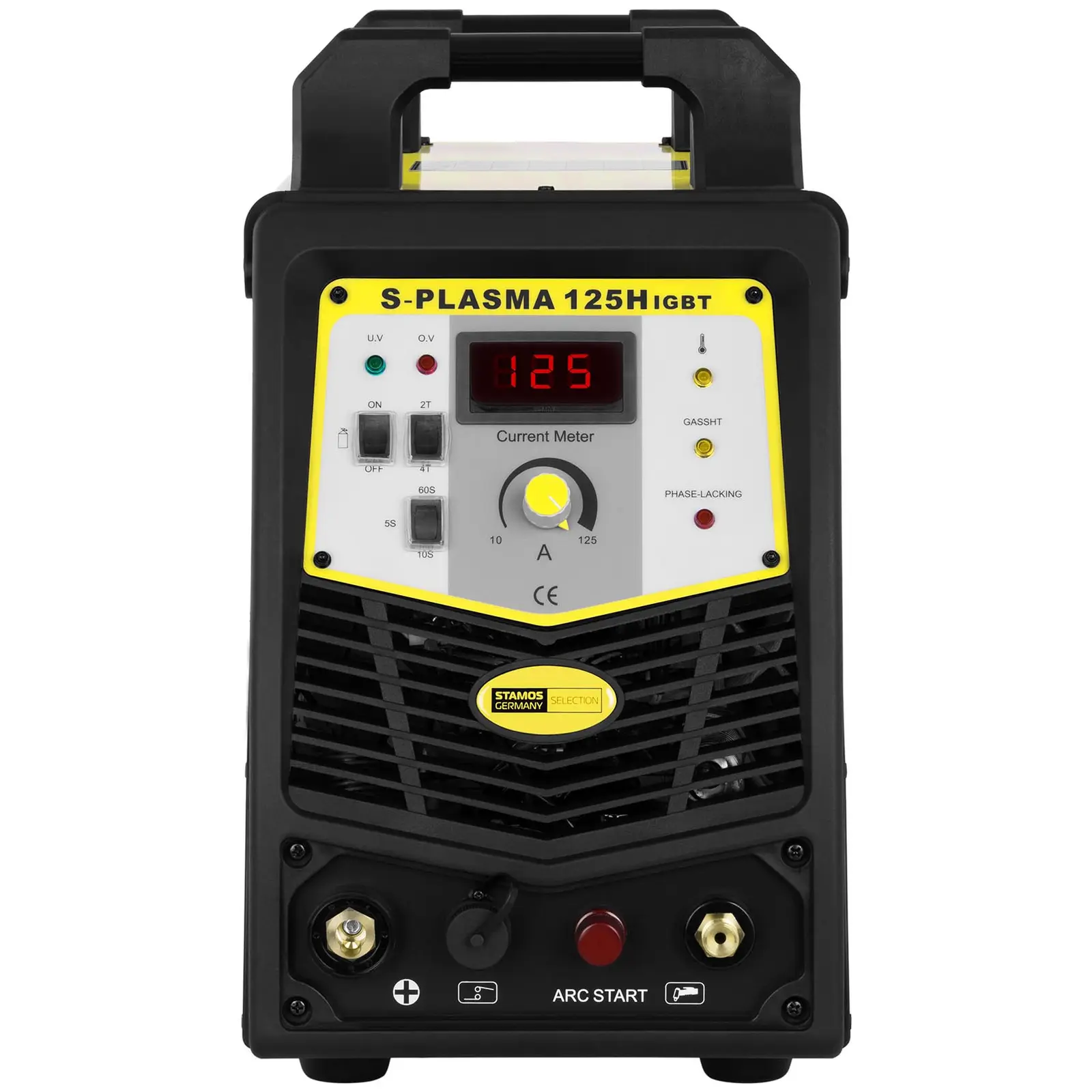

2067-panel

  1. CURRENT = Regulátor proudu
  2. POST FLOW = regulace dofuku plynu
  3. 2T / 4T = volič
  4. TEST GAS = plynový testovací spínač průtoku tlaku vzduchu/chlazení
  5. U. V LED = LED podpětí. Když napětí klesne pod 330V
  6. O. V LED = LED přepětí. Když napětí klesne pod 420V
  7. LED displej = aktuální síla ampérů
  8. LED přetížení/poruchy = porucha/překročena doba trvání zatížení
  9. GASSHT = nedostatečný průtok plynu
  10. FÁZOVÁ ZTRÁTA PROUDU = fáze nejsou připojeny

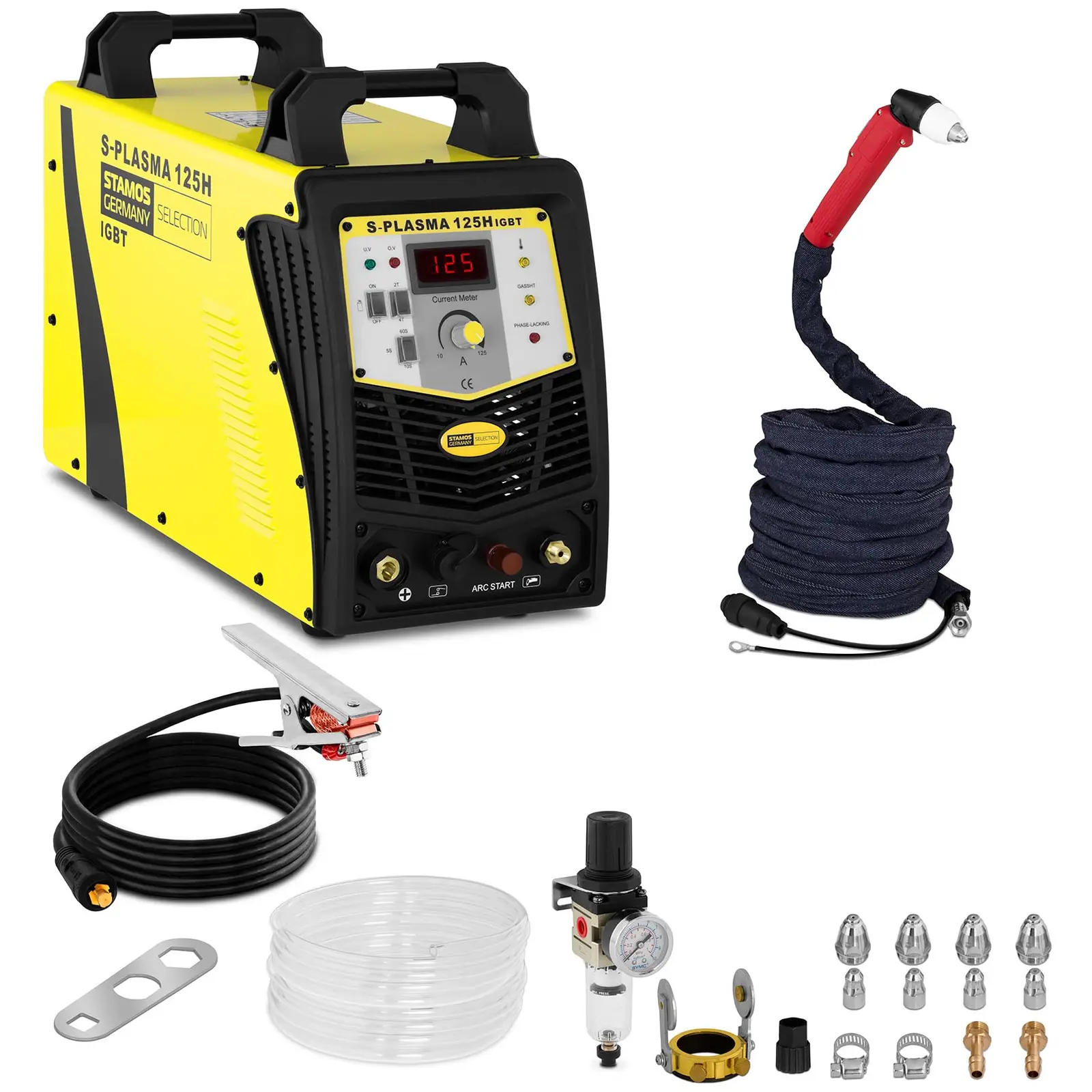

  11. S-Plasma 125H

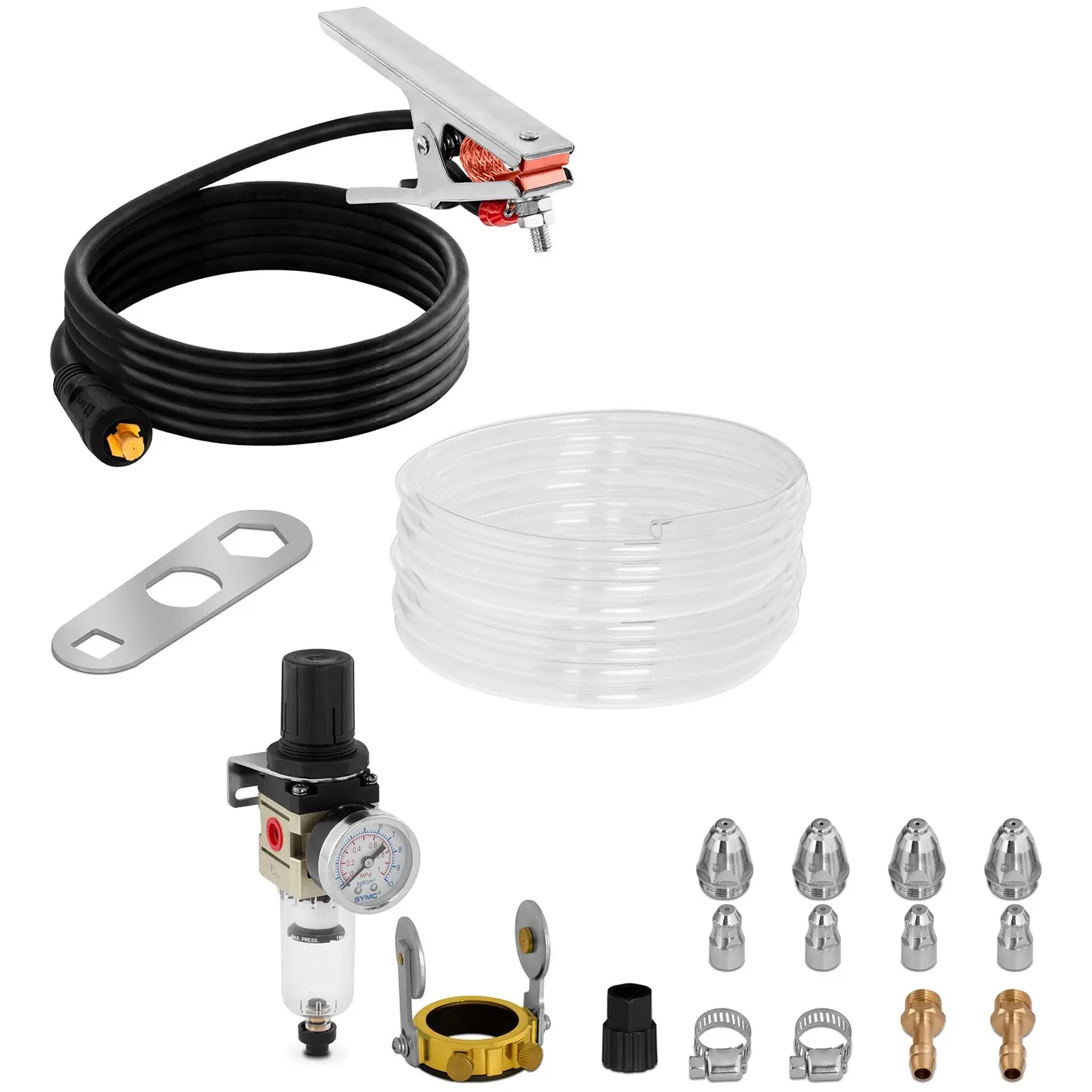

  12. Balík plazmových hadic: 4 m
  13. Vzduchová hadice: 4 m
  14. Zemnící kabel: 4 m
  15. Řezací trysky: 5 ks
  16. Elektrody pro plazmu: 5 ks
  17. Manometr a reduktor tlaku
  18. Upozornění: Toto zařízení je dodáváno bez zástrčky!

S produkty značky Stamos můžete velmi přesně a účinně spojovat a rozdělovat materiály. V sortimentu máme vše od profesionálních pájecích stanic přes špičkové svářečky a přesné plazmové řezačky až po vhodné příslušenství. Nechejte se přesvědčit o funkčnosti, kvalitě, univerzálnosti použití – a v neposlední řadě výhodných cenách – našich produktů z řady pro profesionály. Ve videích přesně uvidíte, jak se s těmito stroji pracuje!
