CNC plazmová řezačka - 85 A - 400 V - zapalování s pilotním startem

CNC plazmová řezačka - 85 A - 400 V - zapalování s pilotním startem

Přehrát video

360° náhled

16990,⁰⁰ Kč

ceny včetně DPH

Doprava & vrácení zboží zdarma
?

Tento produkt momentálně není k dispozici!
Vrácení zboží do 30 dní
?
Záruka 3 roky

Přednosti produktu

Plazma CNC
SELECTION
400 V
řezací proud: 20 - 85 A
řezná síla: 0 - 27 mm

Ukázat více

CNC přípojka - Ideální pro CNC plazmové řezání s vysoce kvalitním CNC plazmovým řezacím hořákem
Vynikající výkon - 85 A při 60% pracovním cyklu
samostatné pracovní režimy – pro krátkodobý i nepřetržitý provoz, výkonné chlazení pohonné jednotky, hořáku a obrobku
efektivní - zapálení pomocí pilotního plazmového oblouku
výkonný – hloubka řezu až 27 mm
přesný - snadno čitelný LED displej

CNC plazmová řezačka - 85 A - 400 V - zapalování s pilotním startem

Plazmová řezačka S-PLASMA 85CNC od výrobce Stamos Germany byla speciálně navržena pro profesionální použití na CNC strojích. Nabízí vysoce kvalitní plazmovou technologii kombinovanou s funkčností, která zaujme v obchodě a průmyslu. Plazmová řezačka zaujme speciálními vlastnostmi, jako je plášť z ocelového plechu s práškovým nástřikem, vysoká účinnost a prvotřídní kvalita řezání.

Model

S-PLASMA 85CNC

Stav

nový

Vstupní napětí

380 V, 3 fázové

Frekvence

50/60 Hz

Vstupní proud (A)

19 A

Napětí běhu naprázdno [V]

123 V

Stupeň krytí povrchu

IP21S

Izolační třída

Ochrana proti přepětí

ano

Chlazení

větrák

Magnetický ventil

ano

Pracovní cyklus ED při max. A

60%

Řezací proud

20 - 85 A

Zážeh

bezkontaktní

Hloubka řezu

až 27 mm (v závislosti na materiálu)

Šířka řezu

1,2 mm

Integrovaný kompresor

Integrovaný regulátor tlaku

Přípojka na kompresor

5,5 bar, 175 l/min

Pojistka

ano

Rozměry (DxŠxV)

56,00 x 22,00 x 37,00 cm

Váha

20,70 kg

Rozměry zásilky (DxŠxV)

65,00 x 37,00 x 45,00 cm

Váha zásilky

27,00 kg

Technický výkres

Stáhnout PDF

Návod k použití

Stáhnout PDF

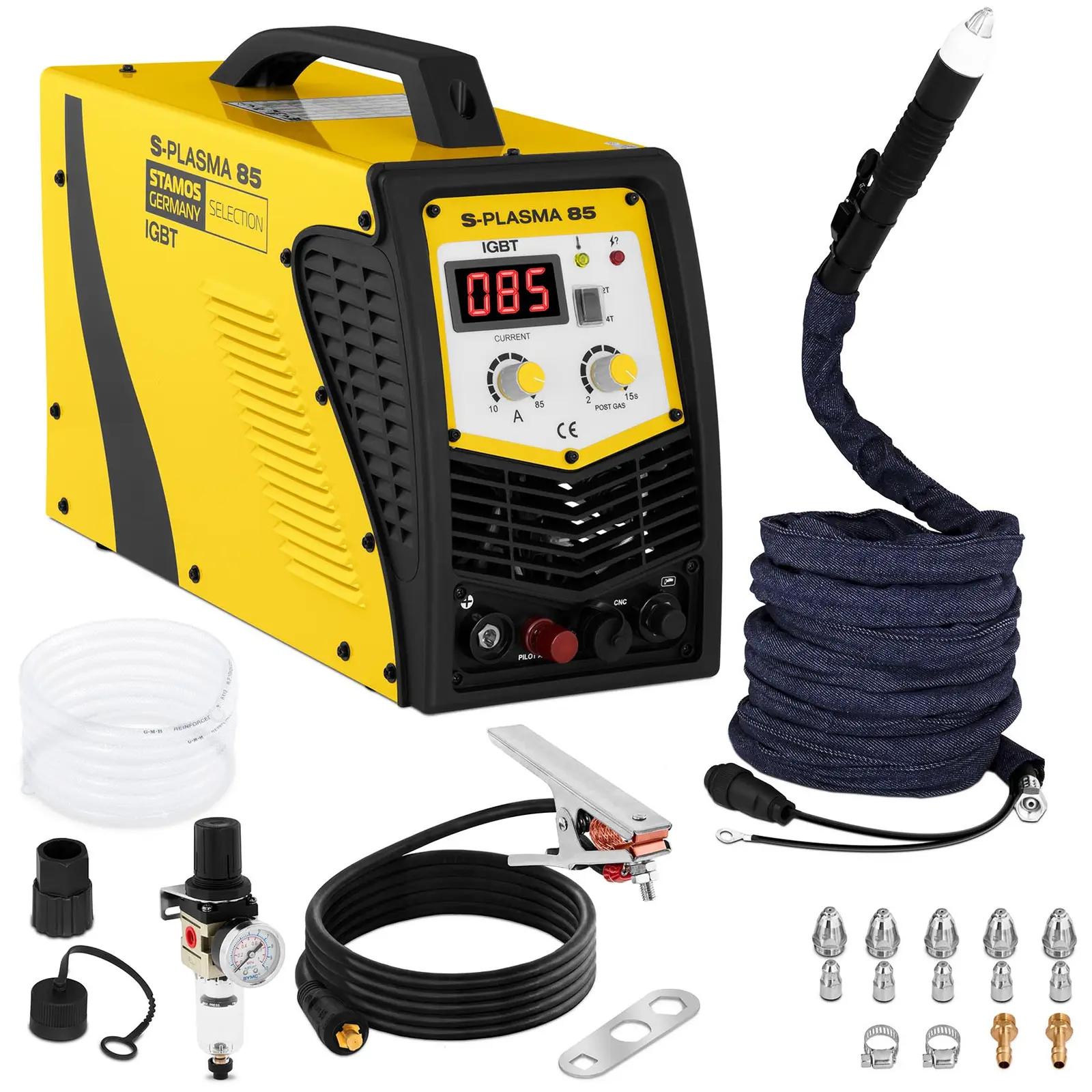

Obsah balení

Plazmová řezačka S-PLASMA 85CNC

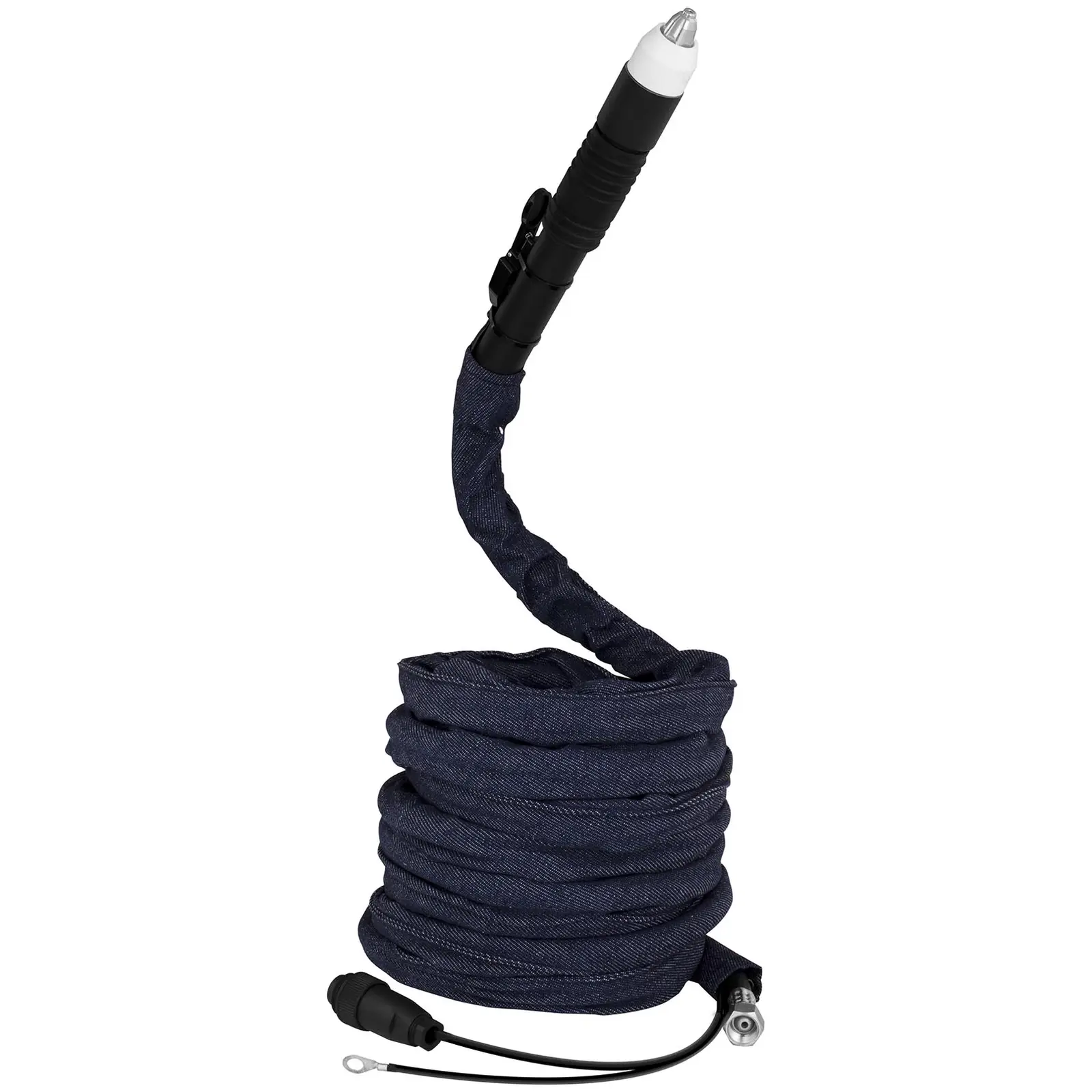

Plazmové hadice: 5 m
Vzduchová hadice: 4m
Zemnící kabel: 4 m
5 řezacích trysek
5 elektrod pro plazmu
Keramický uzávěr pro plazmu
Keramický kroužek
Manometr a regulátor tlaku
Imbusový klíč
Kryt hadice
2 adaptéry na stlačený vzduch
2 upínací kroužky
Návod k použití

IGBT

U IBGT se jedná o bipolární tranzistor s izolovanou řídící elektrodou. Zkratka IBGT znamená Insulated Gate Bipolar Transistor. Takovýto polovodičový element se používá čím dál častěji ve výkonné elektronice, protože sjednocuje přednosti dvou tranzistorových typů: lehkost řízení unipolárních tranzistorů, stejně tak vysoké průrazné napětí a rychlé přepnutí bipolárních tranzistorů. Předností je určitá robustnost vůči zkratům, protože IGBT ohraničuje průchod proudu. IGBT je nástupce technologie MOS-FET.

Ukázat víceUkázat méně

VENTILÁTORY

Výkonné ventilátory zajistí optimální odvod tepla z povrchu.

PLYNOVÁ A VZDUCHOVÁ PŘÍPOJKA

K plazmovému řezání je třeba plyn, s nímž je roztavený kov odfouknutý z předělu. Stlačený vzduch je pro tento účel běžným řešením. K tomuto disponují plazmové řezačky přípojkou ke kompresoru.

Ukázat víceUkázat méně

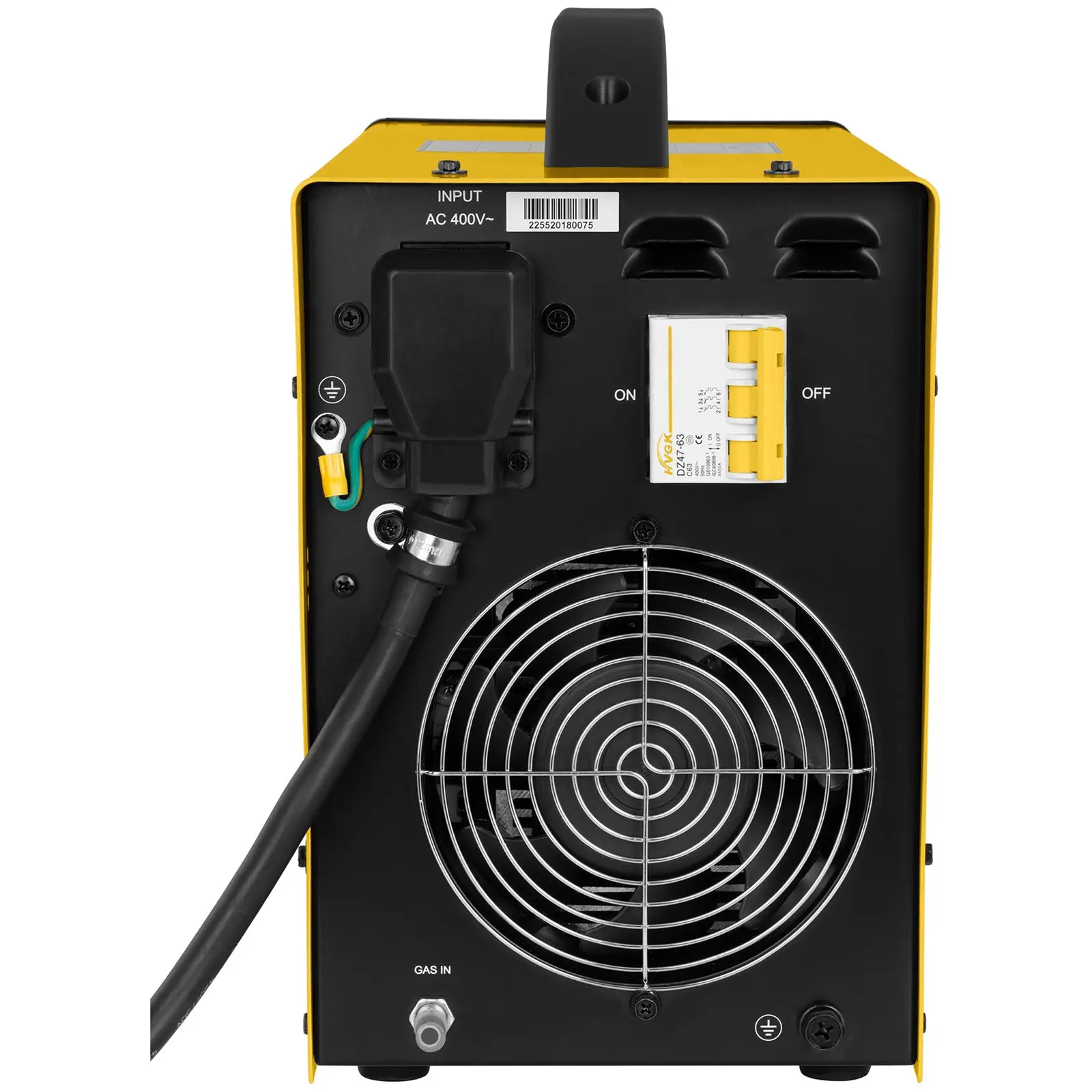

Uzemnění

Na zadní straně každé svářečky je šroub se značkou uzemnění. Před použitím je třeba uzemnit zařízení kabelem, jehož průřez je minimálně 6 mm².

Ukázat víceUkázat méně

PŘÍPOJKA NA ZEMNÍCÍ SVORKU

PŘÍPOJKA NA ŘEZACÍ HOŘÁK

NAPÁJECÍ NAPĚTÍ

Přístroj pracuje s 3-fázovým připojením (3x 400V /- 10%).

PŘÍPOJKA NA CNC

Slouží k připojení plazmové řezačky na CNC řízení. Vznikne signál, s nímž THC modul řídí výšku hořáku.

Ukázat víceUkázat méně

SVAŘOVACÍ PROUD / ŘEZACÍ PROUD

DOBA PRŮTOKU PLYNU

Čas po ukončení svařování, ve kterém plyn stále protéká z hořáku a tím hořák chladí a v případě svařování chrání svarový spoj před oxidací.

Ukázat víceUkázat méně

2-TAKT

Znamená začátek procesu svařování při stisku tlačítka hořáku a vypnutí při uvolnění spínače.

4-TAKT

Stisknutím hořáku se otevře elektromagnetický ventil a plyn proudí vpřed. Po proudění plynu se zažehne elektrický oblouk s počáteční aktuální hodnotou. Po uvolnění tlačítka hořáku stoupá aktuální hodnota výchozí hodnoty až na svařovací aktuální hodnotu. Proces svařování se zastaví po opětovném stisknutí tlačítka hořáku.

Ukázat víceUkázat méně

PLAZMOVÉ ŘEZÁNÍ

Plazmový oblouk roztaví kov a odfoukne ho díky kinetické energii stlačeného vzduchu na stranu.

SPÍNAČ

2T/4T PŘEPÍNAČ

Volba mezi režimy "2T" a "4T".

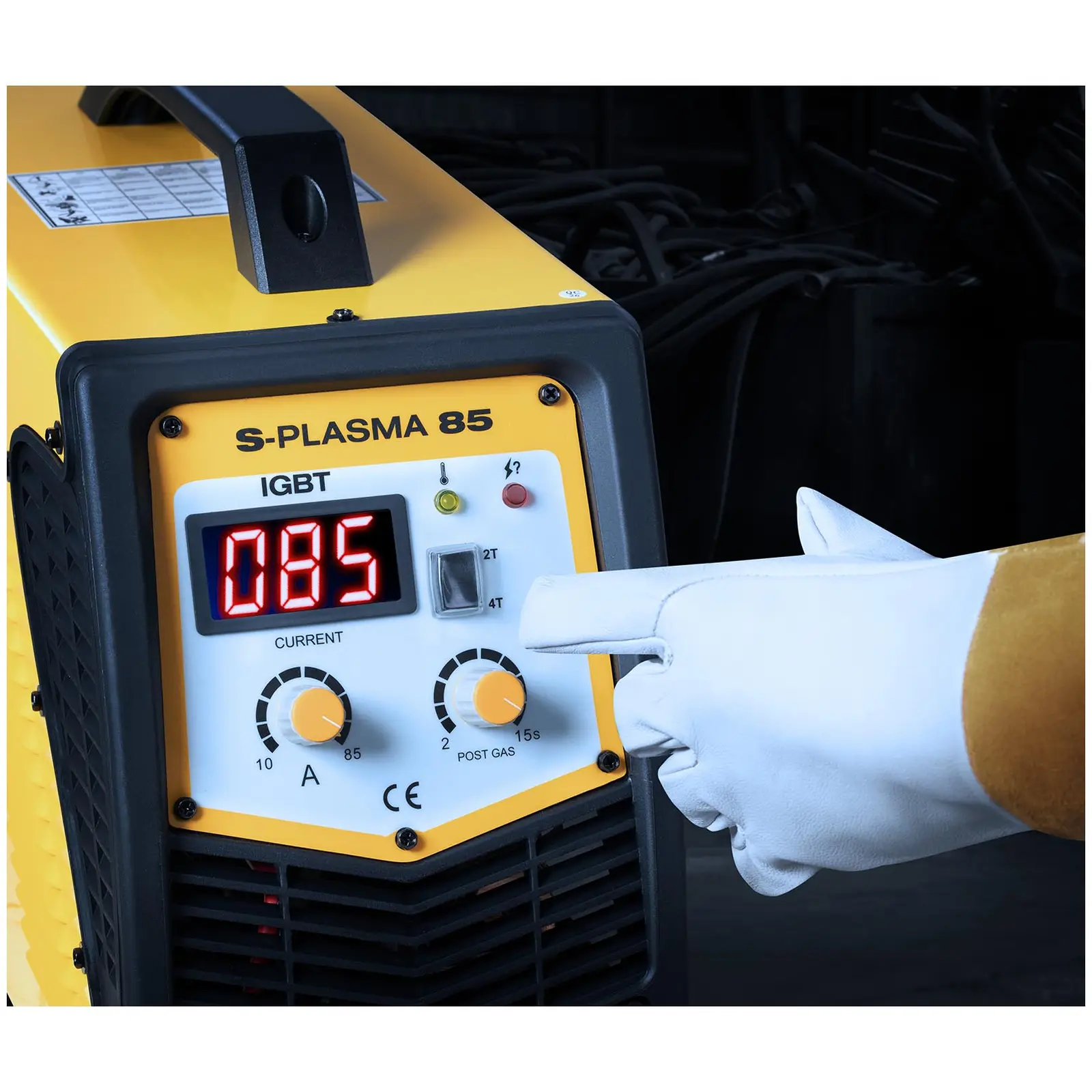

DISPLEJ

Ukazuje parametry svařování nebo řezání.

LED PŘETÍŽENÍ A PORUCH

Při přehřátích nebo poruchách svítí status LED.

LED VÝPADKU FÁZE

LED se rozsvítí, když vypadne jedna fáze připojení k síti.

TLAKOMĚR (MANOMETR)

Ukazuje hodnotu tlaku vzduchu, kterou kompresor dodává na plazmovou řezačku. Plazmová řezačka má reduktor, který řídí tlak vzduchu.

Ukázat víceUkázat méně

Pilotní start

Při ovládání klávesy hořáku se zapálí pilotní oblouk. Tím se dají řezat také mříže a rošty.

Ukázat víceUkázat méně

4 Na základě 7 recenzí

_Řadit

Zanechte hodnocení (5 hvězdiček je nejvyšší hodnocení, 1 hvězdička je nejnižší hodnocení) ★ ★ ★ ★ ★

Klikněte na odkaz zaslaný na Vaši e-mailovou adresu a potvrďte svůj názor! Po ověření bude zveřejněn.

Autor recenze: Norbert Post (26.3.2022)

Autor recenze: Norbert Post (26.3.2022) Kraftvoller Schneidbrenner für Abbrucharbeiten

Der Plasmaschneider wurde angeschafft um eine große Doppelgarage in tragender Stahlbauweise zu zerlegen. Das hat er problemlos geschafft. An den Doppel T - Trägern wurden Materialstärken bis zu 20 mm durchtrennt. Manche Stellen waren nur mit etwas Abstand zu erreichen. Auch das hat er geschafft. Am Ende des Tages funktionierte die Düse immer noch, auch wenn man ihr jetzt die Arbeit ansah. Unser Leitungsschutzschalter löste beim Einschalten des Gerätes sofort aus. Gerät dann über den LS. eingeschaltet, und er lief problemlos weiter( B16 Automat). Einzig der Jeansstoff um den Brennerschlauch hat mehrere Löcher bekommen. Brennt m.M. nach zu schnell. Bin sonst sehr gut damit zufrieden.

Autor recenze: Norbert Post (25.3.2022)

Autor recenze: Norbert Post (25.3.2022) Guter Plasmaschneider, auch für Abrucharbeiten

Gutes Gerät das auch T-Träger zerlegt. Hier waren Materialstärken bis 20 mm vorhanden. Einzig der Hüllschlauch um das Brennerkabel (Jeanshose) brennt zu schnell. Luftschläuche habe ich anstelle der mitgelieferten Schraubklemmen mit quetschbaren Benzinschlauchklemmen befestigt. Das ist dann auch dicht.

Autor recenze: Anonym (12.10.2021)

Autor recenze: Anonym (12.10.2021) Top! Bon produit et délai respecté

Autor recenze: Jürgen (29.8.2020)

Autor recenze: Jürgen (29.8.2020) Gutes Gerät für einen einen super Preis

Habe das Gerät nun seit 1,5 Jahren und kann nichts schlechtes sagen. Es macht was es soll.
Ich habe den CNC Plasmaschneiden bei mir auf der CNC Anlage im Einsatz.
Natürlich ist es kein Hypertherm aber da liegt natürlich auch eine sehr große Preisdifferenz dazwischen.
Zur Leistung kann ich nichts negatives sagen, ich schneide damit auch 20mm dickes Stahlblech das schafft das Gerät auch ohne Probleme. Ich aus meiner Sicht kann es nur Empfehlen.

Autor recenze: Miloslav Tetour (2.7.2020)

Autor recenze: Miloslav Tetour (2.7.2020) nejlepší stroj v mém životě

je to rychlá práce radost s tím prqacovat

Autor recenze: S. Frischkopf (14.6.2020)

Autor recenze: S. Frischkopf (14.6.2020) Gerät hat nur 65A Leistung

Ich habe das Gerät vor einiger Zeit gekauft.
Leider musste ich bei einer Messung feststellen, dass das Gerät nur 65Ampere Schneidstrom hat.

Autor recenze: S. Frischkopf (8.4.2020)

Autor recenze: S. Frischkopf (8.4.2020) Fehlende Leistung

Ich habe das Gerät vor einiger Zeit gekauft und ausführlich getestet. Es ist an einer CNC Schneidanlage angeschlossen.

Pro:
-Auch nach vielen Stunden Einsatz, funktioniert das Gerät noch einwandfrei.
-Gute Einstellmöglichkeiten, kompakt.

Kontra:
-die mitgelieferten Luftanschlüsse sind nicht zu gebrauchen.
-Schon schnell bemerkte ich die fehlende Leistung. Ich erreichte nicht die gängigen Dicken / Schnittgeschwindigkeiten.
Also habe ich den Schneidstrom gemessen, es sind MAXIMAL 65 Ampere! und nicht 85 Ampere welche versprochen werden.
Es kann auch nachgerechnet werden. Schneidspannung x Strom = Leistung
140V x 65A = 9,1kW Leistungsaufnahme vom Gerät.

Wer nur bis ca. 8-10mm Material verarbeitet, kann das Gerät gebrauchen, darüber ist es nicht zu empfehlen!
